ARION, generar energía cuando todo se desgasta
Cómo un velero de aluminio de 14,32 m se convierte en una microcentral capaz de continuar durante semanas lejos de cualquier puerto, alimentando a la vez la vida a bordo y una estación científica embarcada en el océano Austral.
Un velero concebido como una estación polar
En altas latitudes, la electricidad no es un confort, es una condición de supervivencia. A bordo de ARION, alimenta lo que mantiene al barco en marcha, caliente, conectado y registrando datos científicos, incluso cuando el cielo está cubierto, los paneles helados y la idea de un puerto refugio se ha desvanecido hace tiempo.
La arquitectura energética de ARION se apoya en varias fuentes complementarias y en dos bancos LiFePO₄ independientes. El objetivo: seguir maniobrando, calefaccionados, iluminados, con piloto automático y conectados, sin depender de una toma de tierra.
Arquitectura energética

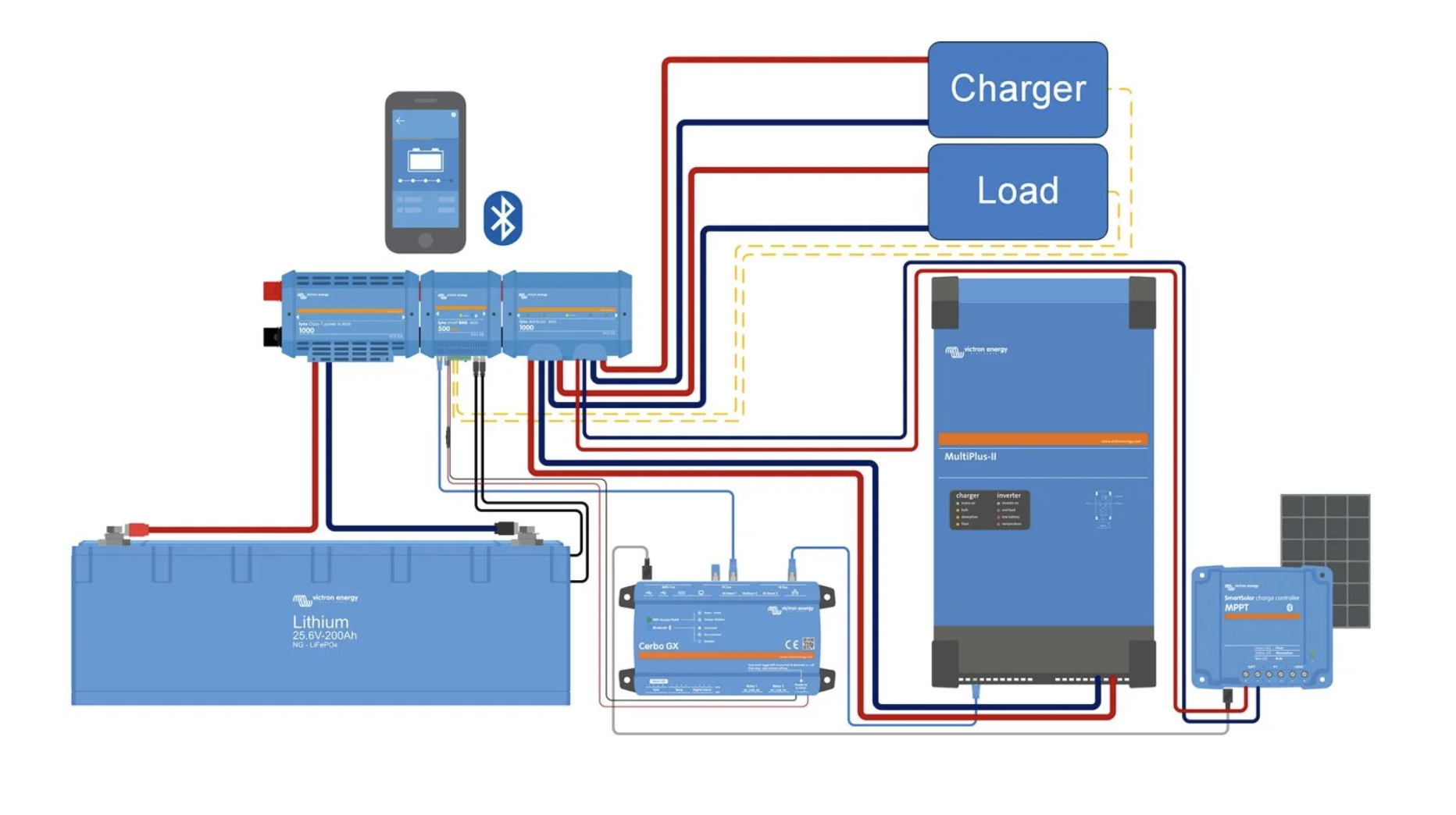

ARION funciona como una central híbrida simple, fácil de mantener en aislamiento. La energía se genera mediante un conjunto de fuentes renovables, respaldado por el motor y un generador de emergencia, luego se distribuye a través de una única red de 12 V.
- Fuentes múltiples: hidrogenerador, dos aerogeneradores, ≈600 W solares, alternador del motor, generador diésel.
- Dos grandes bancos LiFePO₄ independientes y varias baterías auxiliares dedicadas.
- Red única de 12 V para reducir convertidores y simplificar reparaciones.
- Monitoreo continuo de los flujos de energía y procedimientos en papel para intervenir incluso sin pantallas.
Principio rector: nunca depender de una sola máquina o de un solo banco de baterías, para que el barco siga operativo incluso tras una falla mayor.
Generar energía con buen tiempo… y sobre todo con mal tiempo
Entre la Patagonia, el paso de Drake y la Antártida, las condiciones cambian constantemente. La energía no puede provenir de una sola fuente: ARION combina hidrogenerador, aerogeneradores, solar, alternador del motor y generador de emergencia para mantener la autonomía a largo plazo.
Hidrogenerador y aerogeneradores
En navegación, el hidrogenerador Watt&Sea Cruising 600 aporta la carga base. A unos 6 nudos, entrega varios cientos de vatios de manera continua, día y noche. Cubre buena parte del consumo del piloto automático, los instrumentos y parte de la estación científica.

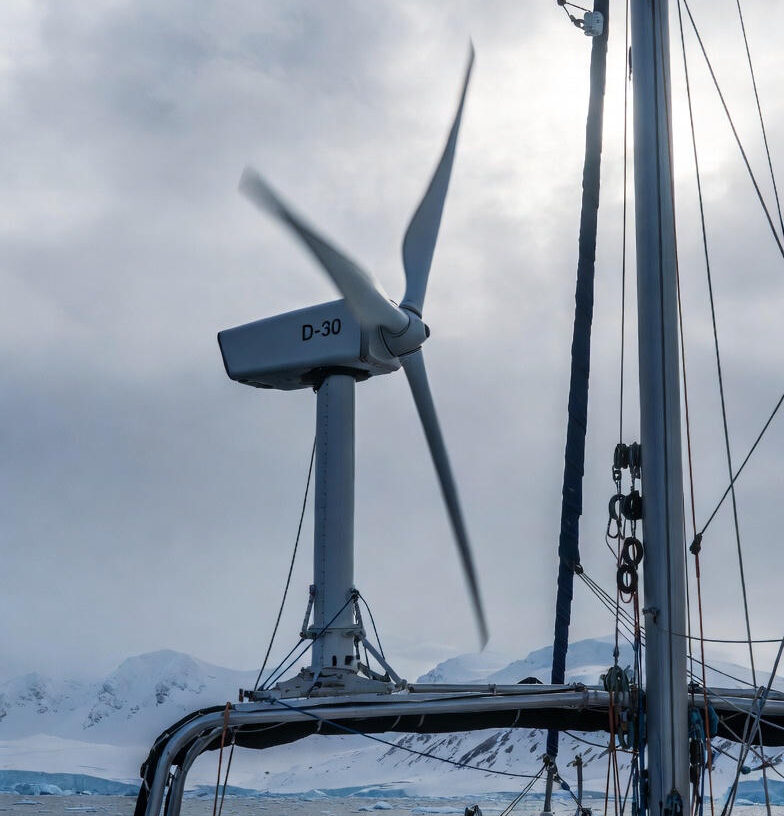

Al fondeo o cuando baja la velocidad, los dos aerogeneradores de 500 W toman el relevo. Optimizados para los vientos fuertes de los Cuarenta Rugientes y los Cincuenta Furiosos, aprovechan precisamente lo que hace exigente la navegación: las rachas repetidas.
- Hidrogenerador Watt&Sea Cruising 600: producción continua en navegación.
- Dos aerogeneradores de 500 W: respaldo en fondeaderos, mal tiempo y de noche.
- Carga incluso cuando el sol desaparece durante varios días.
Solar, alternador y generador
El conjunto solar combina paneles rígidos en el arco de popa con paneles flexibles repartidos por el techo de cabina y la popa, para limitar las pérdidas por sombras del aparejo y los ángulos solares bajos de las latitudes australes. En condiciones favorables, cubre buena parte del consumo de base.

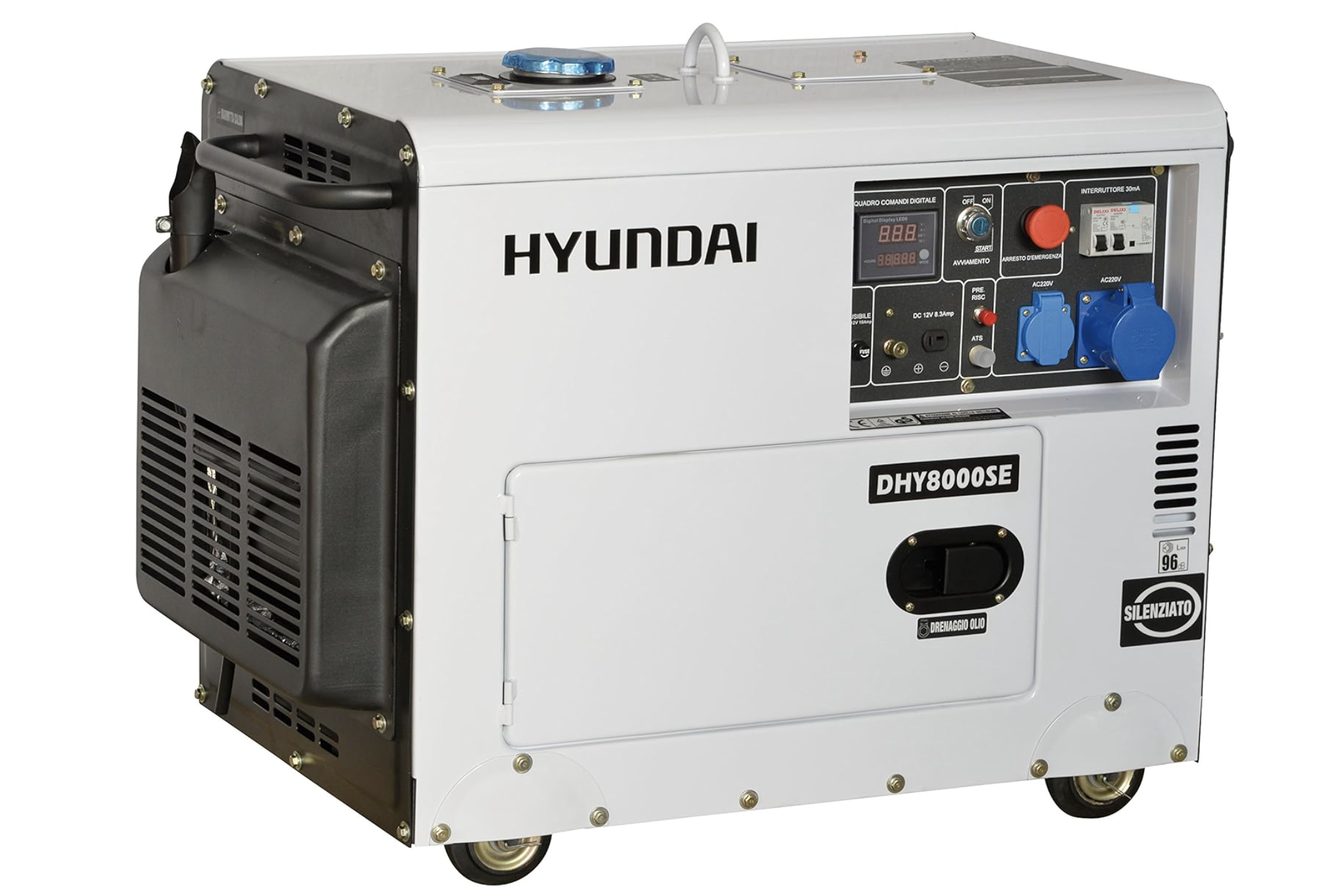

Cuando el viento cae o tras una larga racha de mal tiempo, el alternador del motor principal permite recargar rápidamente los bancos. Como último recurso, un generador diésel de 3 kW pico aporta una red de seguridad para los picos de consumo o una recarga completa.
- ≈600 W de solar distribuido (paneles rígidos + flexibles).
- Alternador del motor: recarga rápida en fases de motor o salidas delicadas.
- Generador diésel de 3 kW: último recurso para mantener la capacidad de carga en cualquier circunstancia.
Dos bancos LiFePO₄ independientes, más varios niveles de respaldo
Generar es una cosa; almacenar y distribuir sin debilidades es otra. ARION lleva varios bancos de baterías de fosfato de hierro y litio, dimensionados para soportar ciclos profundos y bajas temperaturas, además de baterías dedicadas para ciertos usos críticos.
Banco de servicio y estación científica
El primer banco LiFePO₄ está dedicado a la vida a bordo y a los instrumentos científicos: iluminación, computadoras, sensores, bombas, confort mínimo. Está dimensionado para soportar descargas profundas repetidas, con varios miles de ciclos posibles.
- Dos baterías LiFePO₄ de alta capacidad para los servicios del barco.
- BMS interno diseñado para ciclos profundos y bajas temperaturas.
- Suministro continuo a la estación científica embarcada.
Banco de navegación y baterías auxiliares
Un segundo banco LiFePO₄ está reservado a los sistemas vitales de navegación: piloto automático, instrumentos, radar, AIS y sistemas de seguridad. Si un banco falla, el otro puede preservarse para mantener al barco maniobrable.
- Banco dedicado a sistemas vitales: piloto automático, radar, AIS, electrónica de navegación.
- Batería independiente para el arranque del motor interior.
- Baterías separadas para el bote auxiliar y el motor fueraborda.
- Una batería LiFePO₄ adicional, precableada, lista para reemplazar un banco averiado.
La filosofía general es simple: ningún bloque puede ser único. Un banco puede fallar, el barco debe seguir maniobrando.
Una red de 12 V simple, robusta y legible
Toda la embarcación está cableada en 12 V. Esta elección deliberada limita el número de convertidores, simplifica los esquemas y facilita las reparaciones en el frío, con medios limitados. En regiones polares, cada elemento eliminado del sistema es un punto de falla menos.
Monitoreo, regulación y documentación
La gestión energética se apoya en reguladores MPPT adaptados a los distintos paneles solares, reguladores dedicados para el hidrogenerador y los aerogeneradores, y un conjunto de interfaces de monitoreo (tipo Victron) que permiten seguir en tiempo real la producción, el consumo y los niveles de carga de los bancos.
- Red única de 12 V, esquemas intencionalmente simples.
- Regulación dedicada para cada fuente principal de producción.
- Monitoreo centralizado: tensión, corriente, flujos acumulados.
- Registro de datos para retroalimentación sobre el desempeño de la microred embarcada.
- Diagramas en papel, procedimientos de conmutación y listas de verificación de fallas para intervenir incluso sin electrónica.
Esta arquitectura energética no es un ejercicio teórico: es lo que permite a ARION vivir, navegar, observar y medir donde no hay ni toma de tierra ni puerto refugio. Para más información, la página ARION detalla el diseño del barco, su filosofía de contacto con el hielo y su carácter de montura polar.
